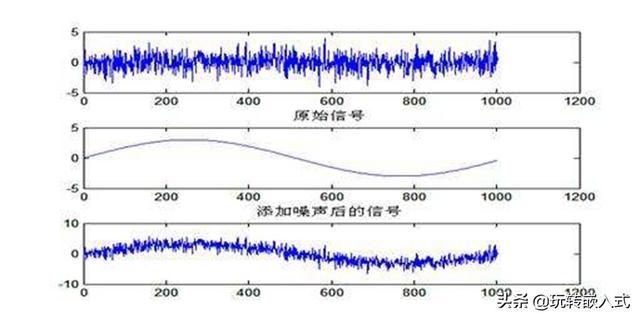

任何一个电路中都会存在噪声，当噪声大到一定强度的时候，我们本身的信号就会被淹没。在模拟领域，对有源电路会提出噪声系数的需求，而在数字领域，信噪比则是一个很重要的参考指标。那么电路中的噪声都来自哪里呢？既然无法消除，那怎么去降低噪声呢？

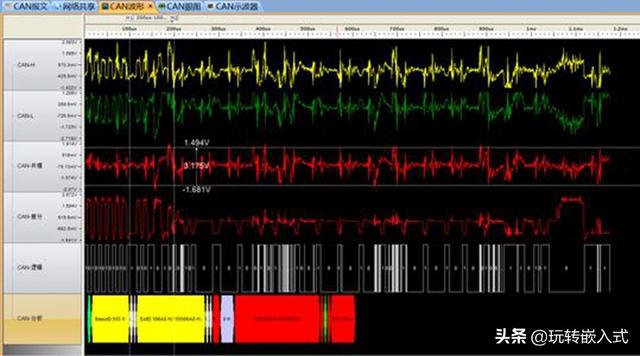

1：电源带来的噪声

电源往往是电路噪声的来源之一，特别是我们在进行一些测试的时候，如果选择是开关电源而不是线性电源，那么电源的纹波会比较大，这也意味着电源中会包含一些高频分量，在电路中容易产生耦合或者电磁干扰。其次在PCB板布局的时候，如果电源的走线过长，走线过细，导致回流路径过长容易被干扰，也会降低电源质量。

（此处已添加圈子卡片，请到今日头条客户端查看）

针对电源带来的噪声，如果有条件的情况下，尽量是使用线性电源；如果条件不允许，也要尽量在板子上经过LDO后给芯片供电，芯片电源就近摆放滤波电容用于滤除电源中的高频分量。同时电源走线要尽可能粗，特别是走大电流的情况下，以块的形式走线。并且尽可能减小电流回流路径，比如就近接地等。

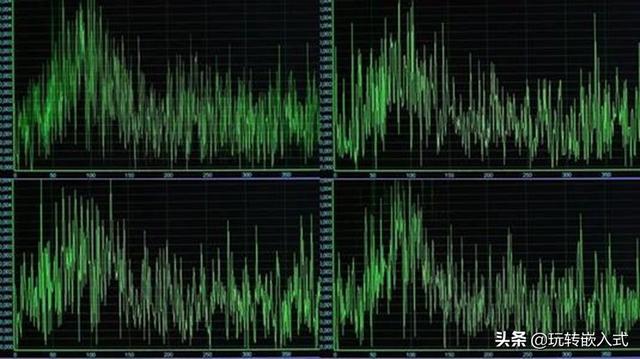

2：地上的噪声

我们实际电路中的地其实并不是理想的地，上面的噪声是比较多的。有时候在一块PCB板上，数字信号、模拟信号、电源信号同时存在而这些信号可能共用一个地，这时候导致地上的回流信号比较杂，对于一些对接地比较敏感的芯片而言，这种情况下很容易会被影响。

要解决地上的噪声，可以通过改变电路的接地方式，比如对于低频信号采用并联接地的形式，而对于高频信号则可以采用多点接地的形式。同时，数字地、模拟地、电源地可以进行分开铺铜，再通过电感或者磁珠进行连接，保证各类信号都能自成回路，很多AD芯片上的管脚都会区分模拟地和数字地，也是基于降低噪声的考虑。

3：温度噪声

温度带来的噪声也是电路主要来源之一。当我们PCB板上有高功率器件时，那么随着工作时间的增加，热噪声问题将会凸显出来。比如射频电路中的功放，数字电路中的FPGA或者高速AD，这些芯片在温度升高以后，性能都会有所降低。我之前的项目中，功放长时间工作，发射功率会慢慢降低；FPGA长时间的高速信号处理，导致外表温度能达到80多度，出来的数据全是误码。这些都是由于芯片长时间工作，温度升高带来的噪声对芯片的工作产生了影响。

对于这种情况，需要我们在板子上做散热处理，可以在板子上安装散热翅片，也可以通过加上导热衬垫将热量导到均热板上，甚至外部加风冷或者水冷的形式降温。

（此处已添加圈子卡片，请到今日头条客户端查看）4：外部噪声

还有很多噪声是从外部引入的，诸如电磁干扰等，这个时候需要我们对PCB做屏蔽处理，位PCB设计金属壳体能有效避免外界电磁干扰，但同时也有可能会形成谐振，因此有时候还会在内部做好几个分腔。

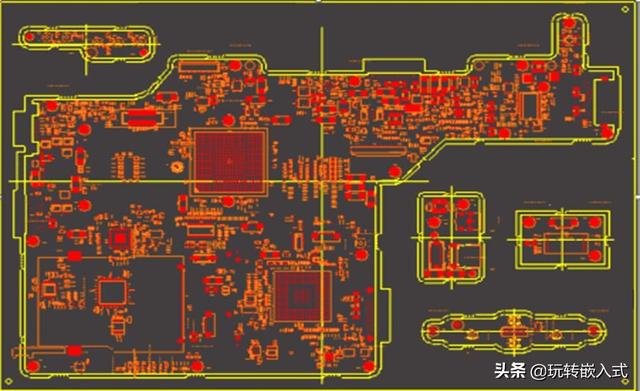

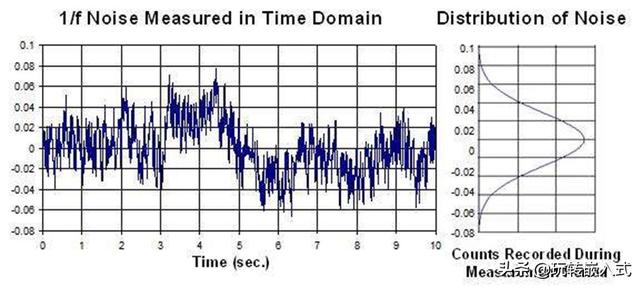

5：由于布板不当带来的噪声

由于经验不足，导致设计PCB板时会引入不必要的噪声。比如采用过长的平行耦合线，比如不善于用差分线走信号，比如链路设计不当，导致电路自激等。这些由于布线不当带来的噪声则需要设计师不断地加强自己的素质，合适的芯片选型，合理的链路设计，老练的布局水平，才是降低噪声的关键。
