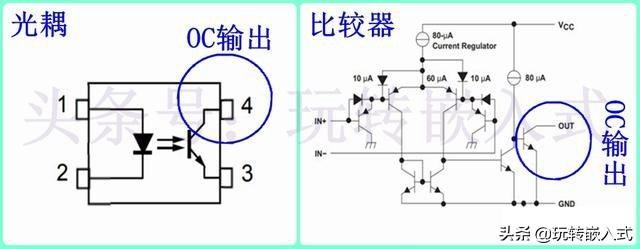

集电极开路的输出端口在使用的时候一般要加一个上拉电阻，这个主要取决于后级电路对该信号的需求，并不是一定要加上拉电阻的。集电极开路输出端口在比较器、光耦等器件中比较常见。光耦、比较器的集电极开路输出端口如下图所示。
1 集电极开路
1 什么是集电极开路《单片机学习交流圈》主要分享单片机设计相关的知识和经验，并提供电子学习资料的下载，如果感兴趣可以加入我们，一次加入永久有效，如下所示。
（此处已添加圈子卡片，请到今日头条客户端查看）集电极开路，是通过NPN三极管来实现的，输出端为三极管的集电极。从上图的光耦、比较器可以看出。输出端是可以输出低电平的，但是输出高电平的时候其实是集电极输出并没有电平，用户在使用的时候可以根据具体的电平情况接一个上拉电阻即可实现。这方便了用户的使用，用户不用再去进行电平转换，电平幅度取决于用户电路。

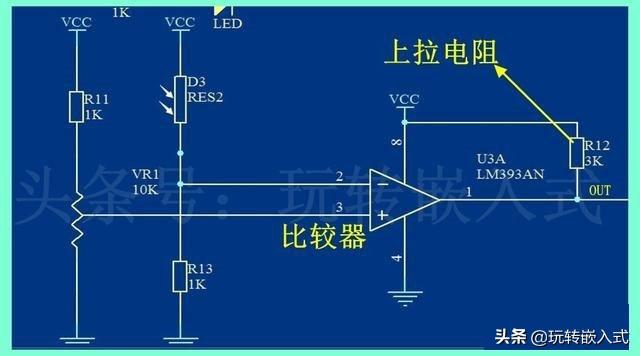

2 比较器输出接上拉电阻

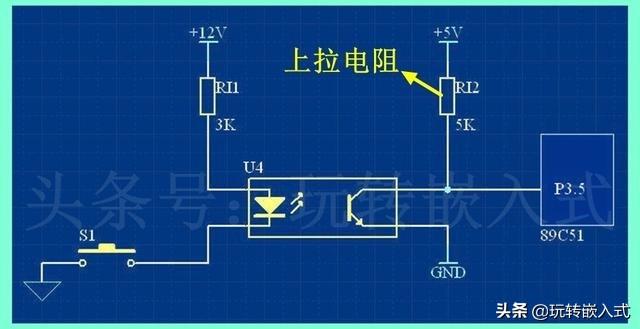

2 集电极开路的使用方法下面以光耦电路作为例子介绍集电极开路输出端接上拉电阻的工作原理，光耦的电路图如下所示。
3 光耦输出接上拉电阻
输入侧的开关按下后，发光二极管导通，输出端导通，集电极和发射极导通从而使集电极为低电平，单片机检测到低电平；当左侧输入端开关断开后，输出端断开，如果不接上拉电阻的话输出端为高阻状态，接了上拉电阻后单片机就检测到高电平。并且输出端通过上拉电阻可以接到与左侧不一样的电平上，方便了用户接不通的电平而不需要转换。
