学习单片机的现状是:明明是一门动手实践的课程,却硬生生学成了理论课。还记得大学学习单片机的时候,老师在讲台上热情激昂的讲着51单片机的汇编指

学习单片机的现状是:明明是一门动手实践的课程,却硬生生成了理论课。还记得大学学习单片机的时候,老师在讲台上热情激昂的讲着51单片机的汇编指令,却只字不提单片机的编程环境,整个学期结束唯一记住的就是110条汇编指令。你肯定理解错了,这里记住的其实是数字110,那些指令一条也没有记住。

《单片机学习交流圈》1折团购活动,助力#423知识节#,详情如下:

(此处已添加圈子卡片,请到今日头条客户端查看)

工作了这么多年,总结下来:学习单片机的第一步就是先了解单片机的编程环境和烧录工具

可编程类芯片,如单片机、DSP、FPGA等,在写完程序后,需要编译成可执行文件烧录到芯片中,芯片才能按照所设定的逻辑去执行任务。不同芯片所使用的烧录软件、编程器都是不同的,烧录过程其实并不复杂。在需要用到一款可编程芯片时,要先准备编程环境IDE、烧录软件以及编程器。下面介绍几款单片机的编程环境以及烧录方法。

1 51单片机的烧录软件、工具以及烧录方法

这里所说的51单片机主要是指国产的STC单片机,STC单片机可以用keil C51版本来编写程序,程序编译完成后会生成hex文件,可以使用STC-ISP软件来烧录,所用到的硬件烧录器为USB/TLL串口工具。烧录软件的界面如下图所示。

单片机:明明是一门动手实践课程,却硬生生学成了理论课

1 51单片机烧录软件STC-ISP界面

STC51单片机在烧写时用的是USB/TTL,其实就是通过单片机的UART来实现的,需要用到四根线:VCC、TXD、RXD、GND。两者的VCC、GND对应相连,TXD和RXD要交叉连接。烧录软件需要注意的是,要正确选择单片机型号、串口号、选择加载hex文件,点击下载/编程后,需要给单片机断一下电再上电,这时就会看到下载过程。烧录成功会有提示。

2 STM系列单片机的烧录软件、工具以及烧录方法

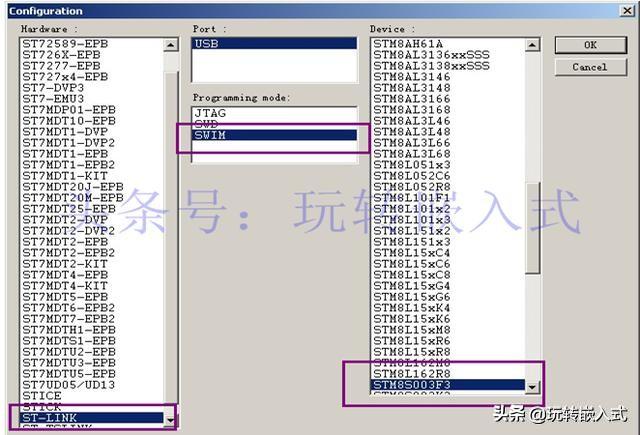

STM具有8位和32位两个版本,STM8可以用IAR for STM8来编程,用STVP来烧录,所用到的工具为STLINK,烧录软件的使用基本上大同小异。STVP在烧录STM8时,需要配置硬件工具,选择STLINK,编程方式选择SWIM,然后选择型号。如下图所示。

单片机:明明是一门动手实践课程,却硬生生学成了理论课

2 STLink配置界面

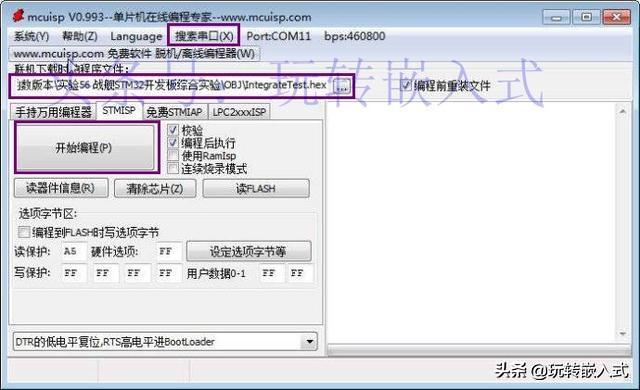

需要需要烧录的HEX或者S19文件。再选择烧录即可。STM32还可以使用MCUISP来烧录,要用到USB/TTL,需要选择串口、文件等,界面如下图所示。

单片机:明明是一门动手实践课程,却硬生生学成了理论课

3 MCUISP界面

除了使用独立的烧录软件以外,编程环境还可以支持在线烧录,比如keil使用JLINK实现程序的在线仿真。

(此处已添加圈子卡片,请到今日头条客户端查看)

总之,烧录软件有多种,不同型号的芯片烧录软件、工具都不一样,可以在确定了芯片型号后具体查看。知道了编程环境,有了烧录工具,后面就是勤劳动手了

确定好单片机的型号之后,可以去官网下载单片机的数据手册、了解编程环境以及烧录工具。有了这些内容,学习单片机就事半功倍了。
