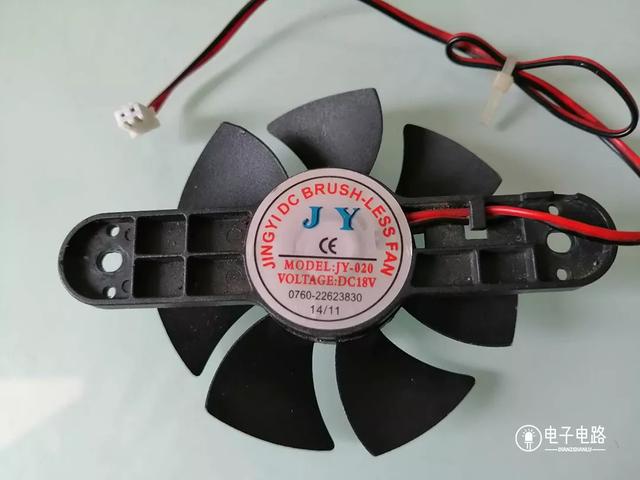

今天从电磁炉上拆下来一个小风扇，这种小风扇，相信大家在电磁炉、电脑主机等地方都有见过。下面我们来看看内部结构是怎样的吧。

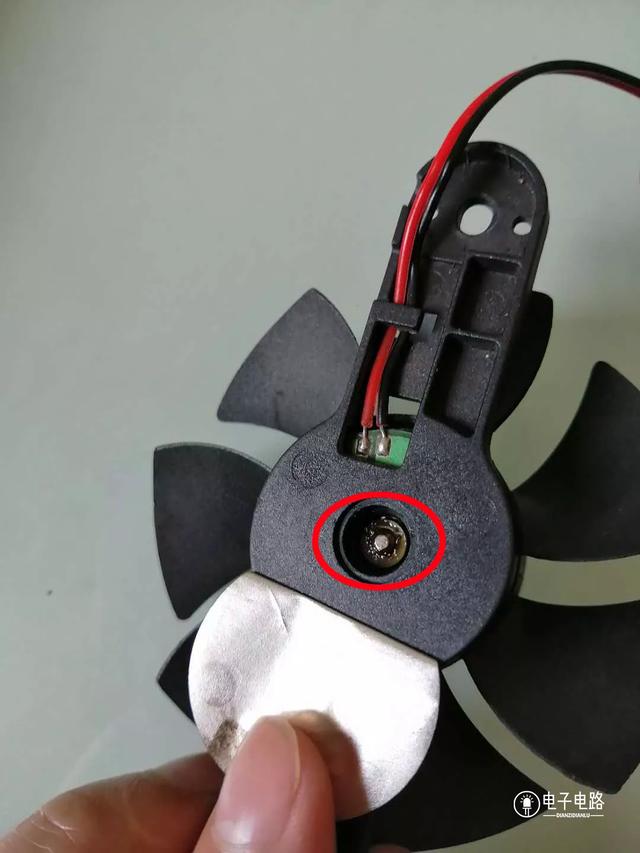

把小风扇轴上垫片拆下来，就能将定子和转子进行分离。

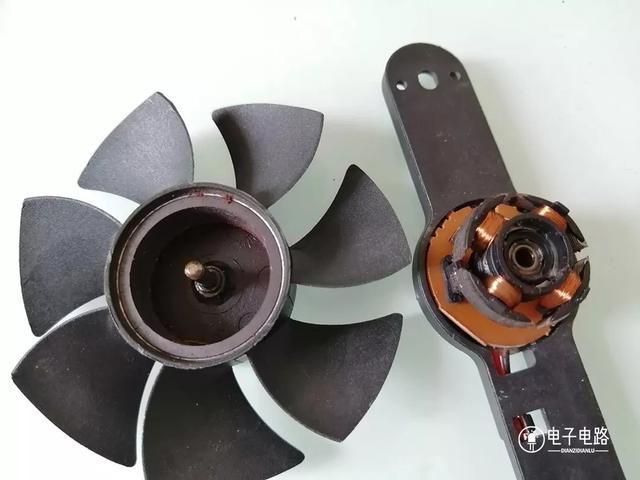

下图左边是转子，由环形磁铁和扇页组成；右边是定子，由线圈和马达驱动芯片等组成，这种小风扇就是一种无刷电机。

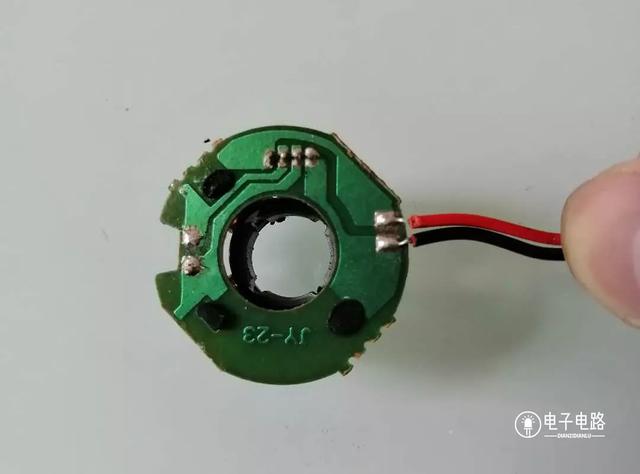

线圈PCB的反面是这样的

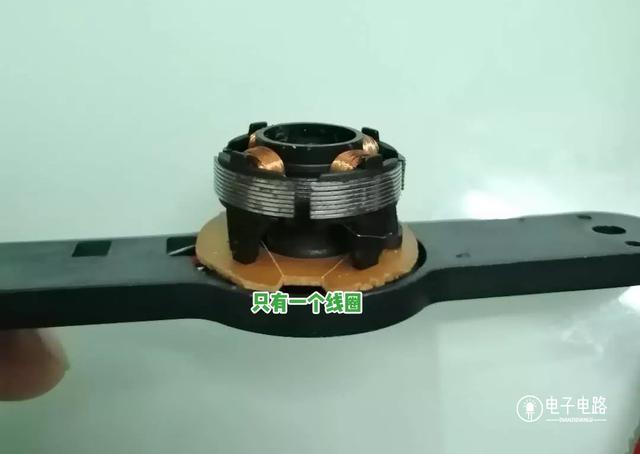

别以为下图的风扇有4个线圈，实际上是只有一个线圈的。

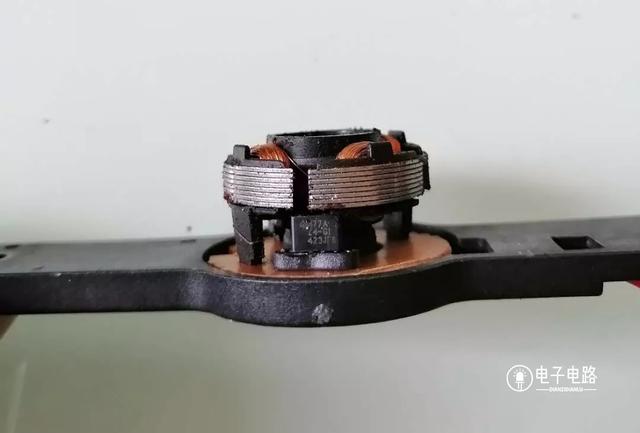

马达驱动芯片是477A

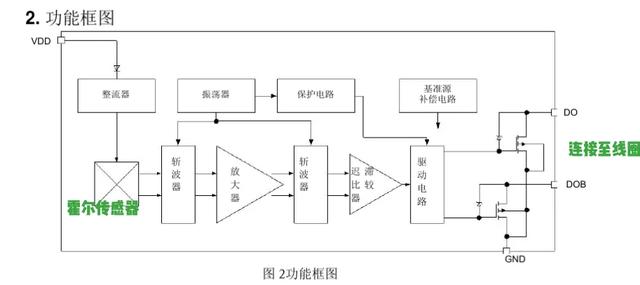

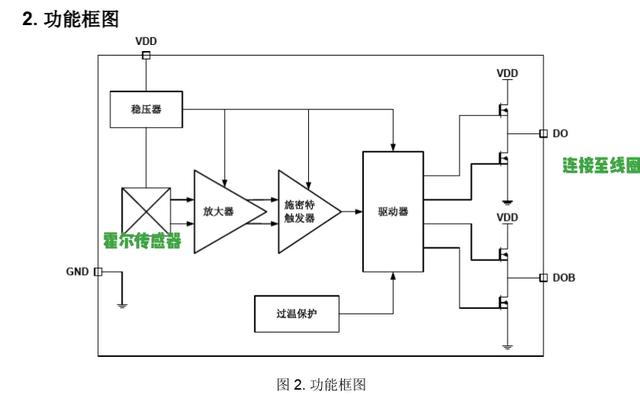

▲ 477A芯片的内部框图

芯片内部有霍尔传感器，还包含了放大霍尔电压的放大器、施密特触发器、驱动电路等，当磁场大于翻转点，输出DO为灌电流（低），输出DOB为拉电流状态（高），当磁场强度反转且低于释放点brp，DO会变为拉电流（高），DOB变为灌电流（低）。

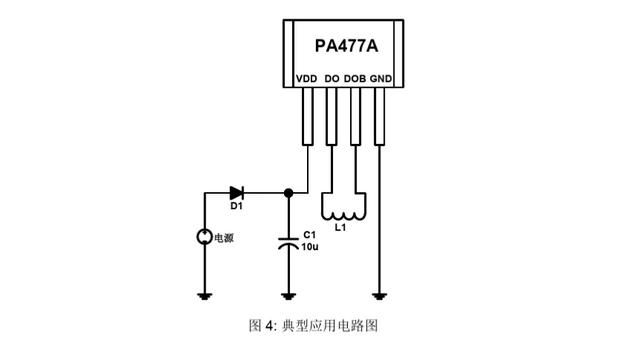

▲ 芯片手册中提供的应用电路（单线圈）

简单的说，霍尔传感器能检测出绕组实时运转位置信号，通过对霍尔传感器采集回来的的信号进行处理，并实时控制相应驱动电器对电机线圈进行换向控制，从而使电机实现转动。

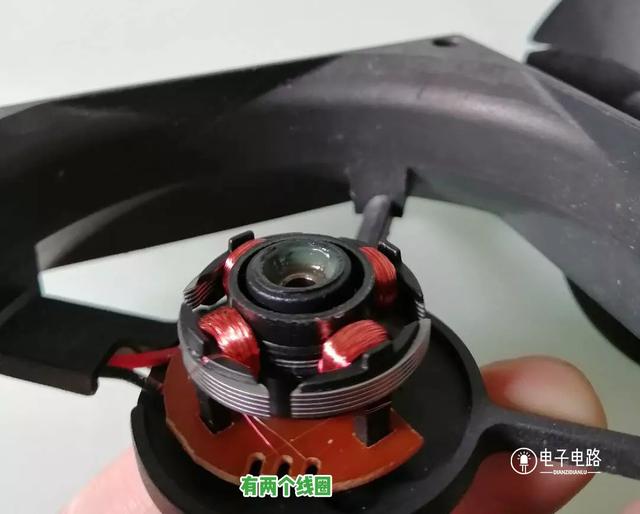

其实，这种小风扇除了有单线圈驱动的，还有双线圈驱动的，下图的这种就是双线圈的马达。

上图马达驱动芯片用的是276A，是一种双线圈霍尔驱动芯片。

原理其实也是跟前面是一样的，霍尔传感器能检测出绕组实时运转位置信号，驱动电器对电机线圈进行换向控制，从而使电机实现转动。

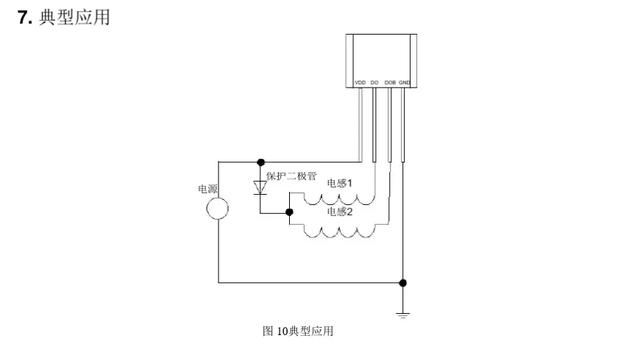

▲ 芯片手册中提供的应用电路（双线圈）

在有刷电机中，电刷是个会磨损零件，且换向时电刷与线圈接头还会产生电火花。而无刷电机没有电刷，不需要换电刷，线圈的换向是通过霍尔传感器与相关电路进行，所以能有效提高电机的使用寿命和维护的费用。
