那么画一张剖面图，真的很麻烦吗？

文末附2020最新剖面图素材PSD

当 然

DANGRAN

经常画的剖面图，你知道它用来干嘛的吗？

剖面重点表达的是空间的竖向高度的变化，特别是整体上各层空间之间的关系，这些关系不容易在别的图纸上直观体验到，基本上只能在剖面里表达。

选得好的剖面位置能够集中全建筑的主要精彩空间的信息，从这里入手进行空间设计自然事半功倍，别的图纸是无法替代的。

做剖面的时候，还需要考虑这么多？

做剖面的时候，还需要整体考虑建筑的三维空间关系、材质、构造、人流等等，并且最好是直接在脑中形成这样的空间模型。

从内而外，有整体有细节有环境，整体思考整体解决，就像传统写绘画一样，要整体协调。

剖面该表达些什么，你还得了解这些

想要让剖面图具有表现力，首先需要确定其表现风格。主要的表现风格有：线图，线图+明暗面，线图+纹理，材质拼贴，晕染，手绘风格，功能分区文字化表达，渲染图式，插画式等等。

此外，还需要根据设计有选择性的表现：人物、活动场景、家具、结构构造、墙体与表皮材质、室内采光、周边场地、环境、地形等信息。

如果你要做出优秀的剖透视，需要学会以下知识点：

要点1 ：准确定位的透视方向

要点2 ：在建筑主体中剖开对象

要点3 ：填充表面材质纹理

要点4 ：绘制剖面中的hatch填充

要点5 ：有尺寸标注的需要

要点6 ：有文字标注的需要

看完上面这几点，有没有觉得画好一张剖面真的不容易。不过，既然我们无法选择它的简易程度，但起码可以在表达上压缩时间。

所以呢，今天给你带来的福利就是

最新建筑/景观剖立面图素材PSD

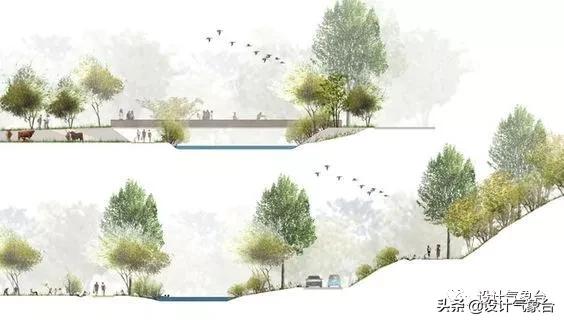

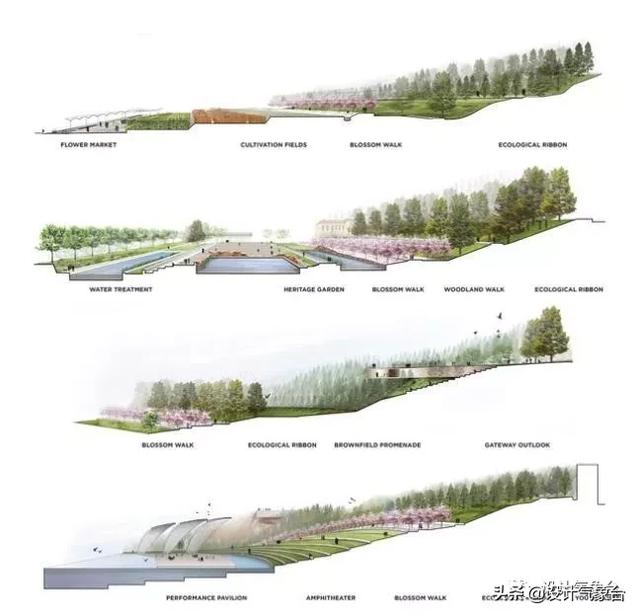

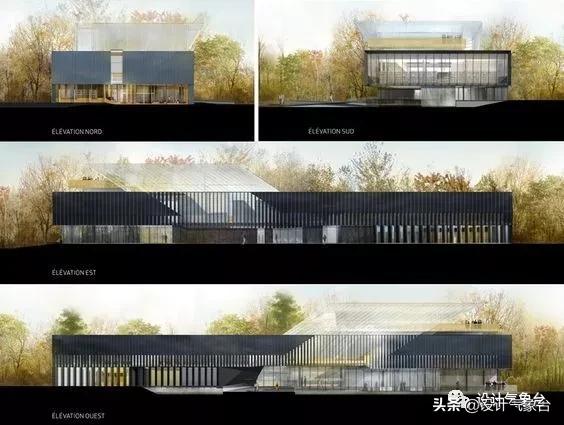

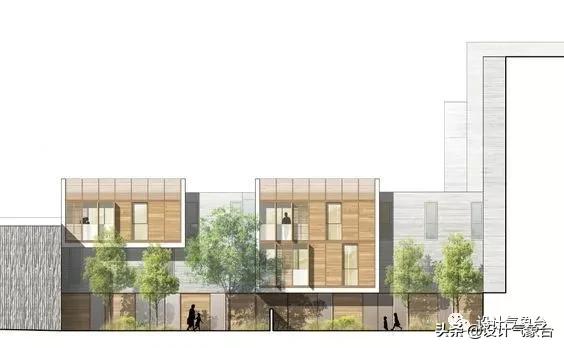

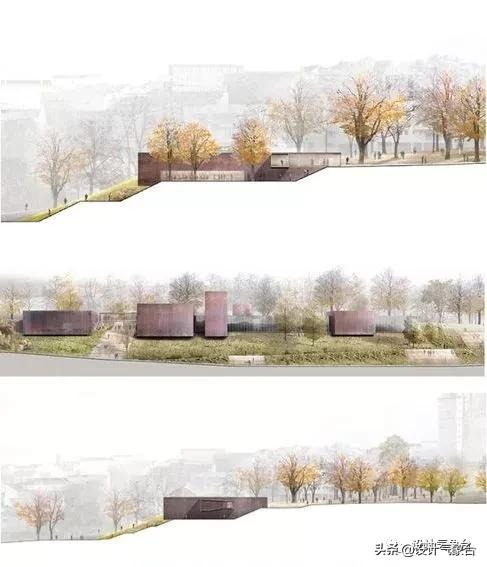

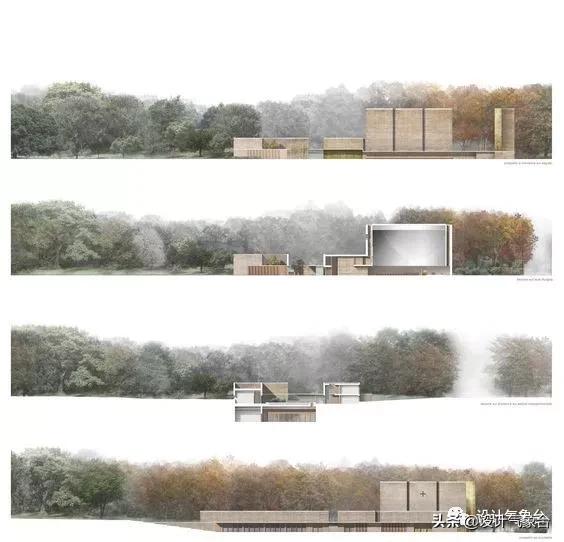

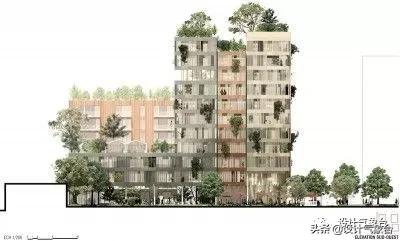

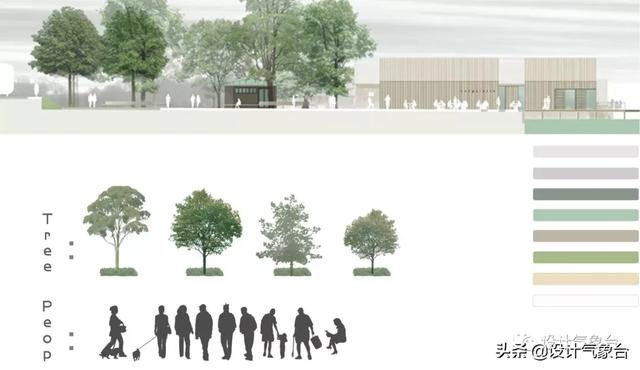

整体剖立面PSD

国外各动态立面人物

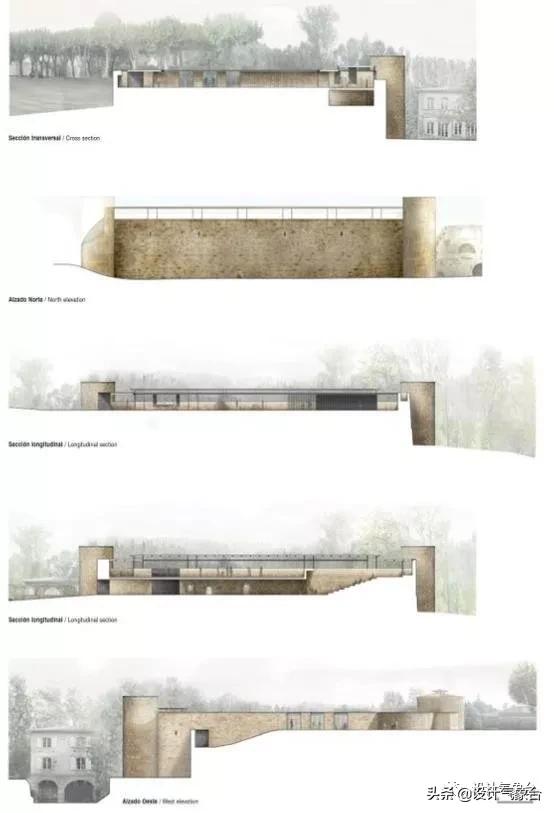

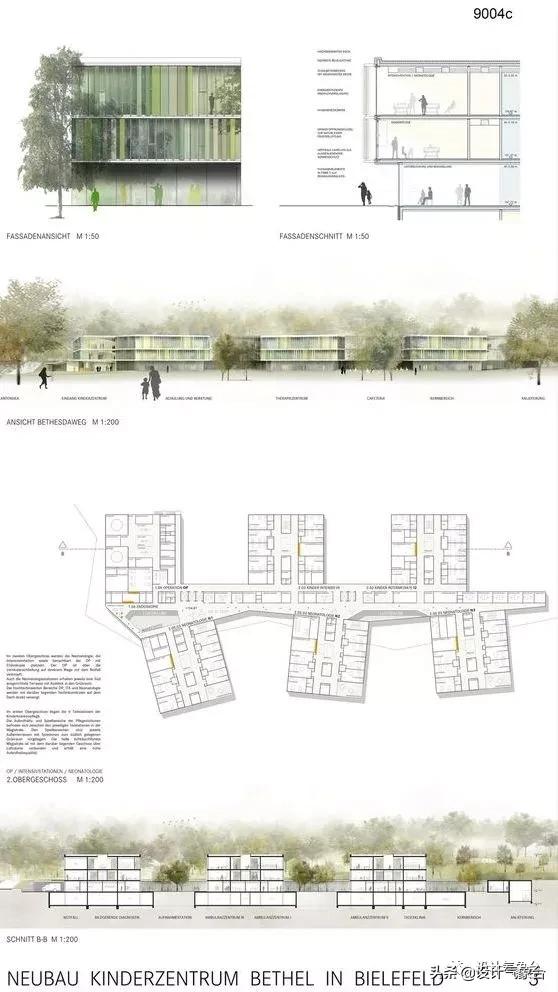

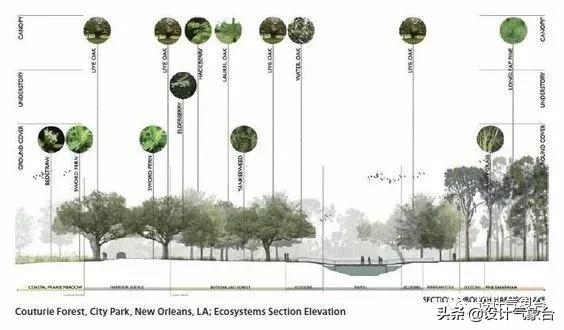

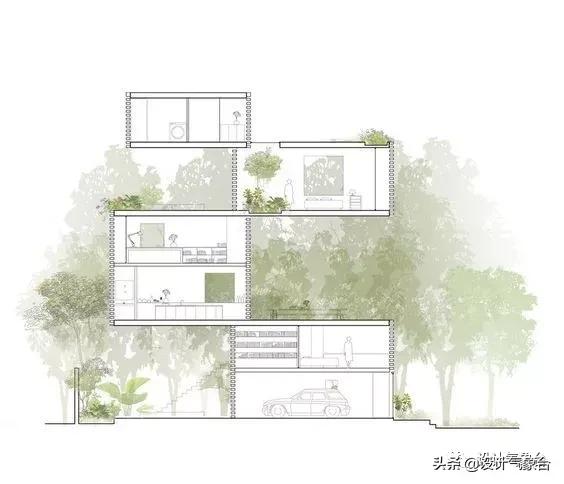

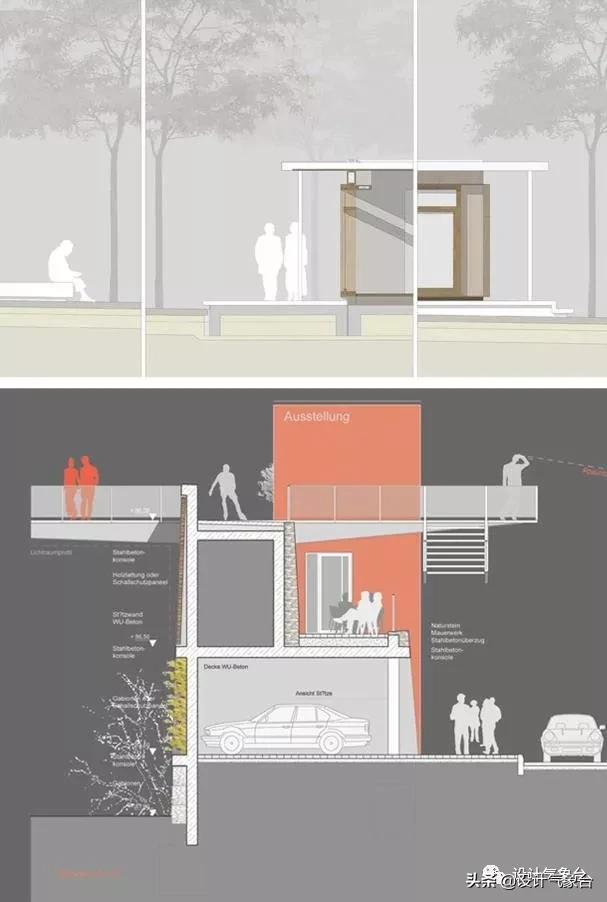

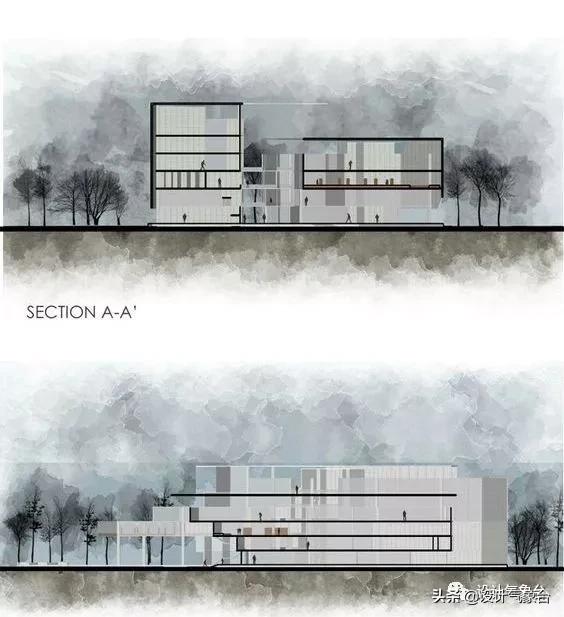

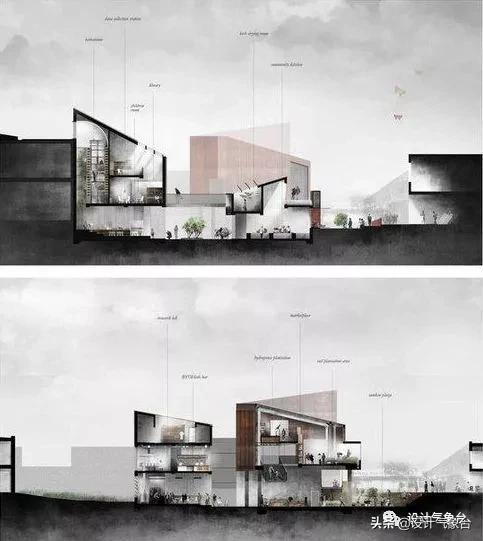

国外剖面参考

以上仅展示部分
